Trong lĩnh vực sản xuất dược phẩm và mỹ phẩm, nguyên tắc "Chất lượng được tích hợp từ giai đoạn thiết kế" (Quality by Design - QbD) là cơ sở nền tảng. Việc tuân thủ Hiệp định Mỹ phẩm ASEAN (CGMP ASEAN) yêu cầu sự đồng bộ tuyệt đối giữa quy trình công nghệ bào chế, kiến trúc phòng sạch và hệ thống cơ điện (M&E).
Với tư cách là tổ chức tư vấn thiết kế và quản lý dự án công nghiệp chuyên sâu, GMPc Việt Nam xác định hệ thống cơ sở hạ tầng phải được thiết lập dựa trên các thông số kỹ thuật nghiêm ngặt nhằm loại trừ rủi ro nhiễm chéo (Cross-contamination) và sự nhầm lẫn (Mix-ups). Sự tham gia của GMPc Việt Nam ngay từ giai đoạn lập dự án giúp Chủ đầu tư hoạch định giải pháp kỹ thuật chính xác, đảm bảo tính tuân thủ pháp lý và tối ưu hóa ngân sách đầu tư.
1. Phân tích rủi ro kỹ thuật trong thiết kế cơ sở hạ tầng phòng sạch

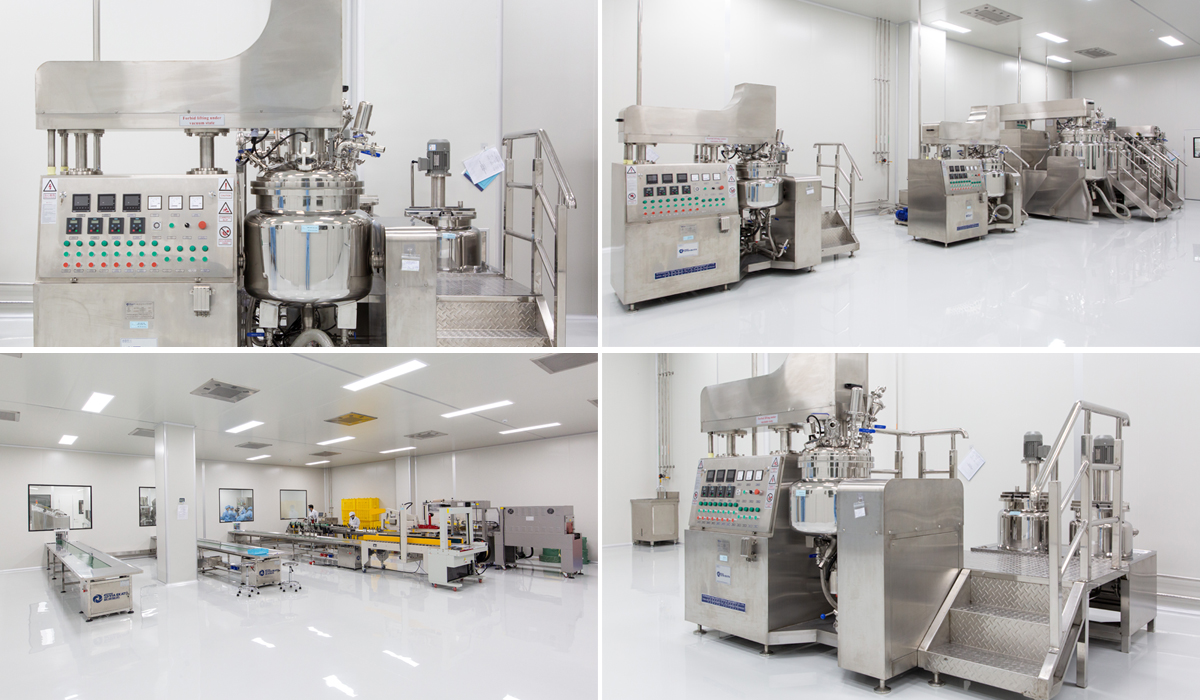

Hệ thống dây chuyền thiết bị bên trong nhà máy sản xuất mỹ phẩm
Thực tiễn đánh giá sự tuân thủ (Audit) tại các cơ sở sản xuất mỹ phẩm cho thấy, các điểm không phù hợp (Non-conformities) thường phát sinh từ việc thiếu đồng bộ trong thiết kế ban đầu. Các rủi ro kỹ thuật nghiêm trọng bao gồm:
1.1. Lỗi quy hoạch luồng tuyến và thiết lập Chốt gió (Airlock)
Sự giao cắt luồng di chuyển của nguyên liệu, nhân sự, bao bì và thành phẩm là nguyên nhân trực tiếp gây ra nhiễm chéo vật lý.
- Yêu cầu kỹ thuật: Thiết kế mặt bằng phải xác định rõ các khu vực chuyển tiếp và thiết lập hệ thống Chốt gió nhân sự (Personnel Airlock - PAL), Chốt gió vật tư (Material Airlock - MAL). Các hệ thống cửa tại khu vực chuyển tiếp phải tích hợp cơ chế khóa liên động (Interlock) để ngăn chặn luồng không khí chưa qua xử lý xâm nhập vào khu vực sản xuất sạch.
1.2. Sai lệch thông số động học của hệ thống HVAC
Hệ thống xử lý không khí (HVAC) có chức năng kiểm soát cấp độ sạch, nhiệt độ, độ ẩm và chênh áp của môi trường sản xuất. Một hệ thống không được tính toán thông số chính xác sẽ không duy trì được cấp độ sạch khi nhà máy vận hành ở trạng thái động (Dynamic state).
- Yêu cầu kỹ thuật: Bản vẽ thiết kế phải xác định chính xác Số lần trao đổi gió (Air Changes per Hour - ACH) để đảm bảo thời gian phục hồi cấp độ sạch (Recovery time) đạt tiêu chuẩn.
- Thiết lập chênh áp (Pressure Cascade): Phải duy trì dải chênh áp suất tiêu chuẩn (từ 10 - 15 Pascal) giữa các phòng có cấp độ sạch khác nhau. Đối với khu vực cân và pha chế sinh bụi, thiết kế phải áp dụng nguyên lý áp suất âm (Sink) hoặc áp suất bong bóng (Bubble) cục bộ nhằm khu trú tác nhân ô nhiễm hạt.
1.3. Rủi ro vi sinh trong hệ thống xử lý nước tinh khiết (RO/EDI)
Nước cấp đóng vai trò là dung môi chính trong sản xuất mỹ phẩm. Sự hình thành màng sinh học (Biofilm) trong hệ thống phân phối là rủi ro hiện hữu nếu thiết kế đường ống không tuân thủ tiêu chuẩn vi sinh.
- Yêu cầu kỹ thuật: Hệ thống phân phối nước phải được thiết kế theo dạng vòng tuần hoàn (Loop system), duy trì vận tốc dòng chảy rối (Turbulent flow) ở mức > 1.2 - 1.5 m/s.
- Tiêu chuẩn lắp đặt: Bắt buộc tuân thủ nguyên tắc 3D đối với các nhánh xả (chiều dài nhánh xả không vượt quá 3 lần đường kính ống chính) để loại bỏ các điểm nghẽn dòng chảy (Dead legs). Phương pháp ghép nối đường ống phải sử dụng công nghệ hàn quỹ đạo (Orbital welding) và được thụ động hóa bề mặt (Passivation) trước khi đưa vào vận hành.
2. Giải pháp tư vấn thiết kế chuyên sâu đáp ứng CGMP ASEAN từ GMPc Việt Nam
Nhằm kiểm soát các rủi ro kỹ thuật, hồ sơ thiết kế công nghệ do GMPc Việt Nam thực hiện được triển khai đồng bộ giữa kiến trúc phòng sạch và cấu hình dây chuyền thiết bị:
- Quy hoạch mặt bằng công nghệ (Concept Design): Thực hiện phân vùng cấp độ sạch theo tiêu chuẩn ISO 14644-1 tương ứng với từng công đoạn bào chế. Thiết lập sơ đồ dòng chảy vật tư và nhân sự tuân thủ nguyên tắc một chiều tuyệt đối.
- Tích hợp hệ thống Cơ điện (M&E): Tính toán chính xác các thông số phụ tải, bao gồm nhu cầu tải lạnh, lưu lượng khí nén không dầu, lưu lượng nước RO/EDI cung cấp cho từng thiết bị sản xuất (hệ thống nhũ hóa chân không, máy chiết rót tự động).
- Thiết kế đáp ứng tiêu chuẩn vệ sinh công nghiệp (Sanitary Design): Đảm bảo không gian lắp đặt và các điểm kết nối hạ tầng đáp ứng điều kiện vận hành của quy trình Vệ sinh tại chỗ (CIP - Cleaning in Place) và Tiệt trùng tại chỗ (SIP - Sterilization in Place).
Xem thêm: Mô Hình 3D Nhà Máy Sản Xuất Mỹ Phẩm Tiêu Chuẩn CGMP ASEAN

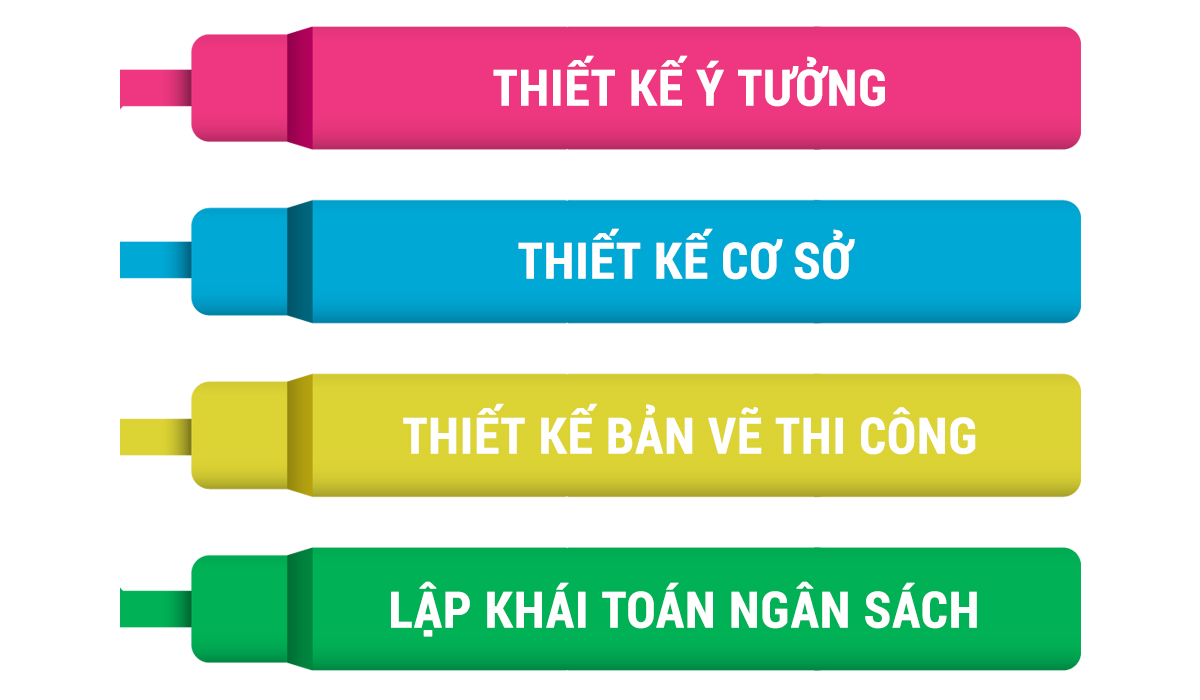

3. Lộ trình chuẩn hóa hồ sơ thiết kế kỹ thuật (Engineering Phases)
Việc thiết lập hồ sơ thiết kế được thực hiện qua các giai đoạn kỹ thuật tiêu chuẩn, cung cấp hệ thống dữ liệu định lượng cho quá trình đầu tư:
Vai trò của tổ chức Tư vấn Thiết kế và Quản lý dự án độc lập
- Thiết kế Ý tưởng (Conceptual Design): Lên phương án quy hoạch tổng mặt bằng, xác định phân vùng cấp độ sạch và thiết lập sơ đồ khối dây chuyền công nghệ.
- Thiết kế Cơ sở (Basic Design): Hoàn thiện các tính toán kỹ thuật nền tảng (công suất HVAC, lưu lượng hệ thống phụ trợ), đưa ra danh mục thiết bị công nghệ và sơ đồ nguyên lý hoạt động P&ID (Piping and Instrumentation Diagram).
- Thiết kế Bản vẽ thi công (Detailed Design): Triển khai chi tiết bản vẽ thi công kiến trúc (hệ thống vách panel, trần, sàn) và bản vẽ shop drawing cho hệ thống cơ điện (M&E), sẵn sàng cho công tác lắp đặt.
- Lập Khái toán ngân sách (BOQ - Bill of Quantities): Thực hiện bóc tách khối lượng vật tư chi tiết, tạo cơ sở dữ liệu để Chủ đầu tư kiểm soát tổng mức đầu tư (CAPEX).
4. Vai trò của tổ chức Tư vấn Thiết kế và Quản lý dự án độc lập
Trong quản lý dự án công nghiệp, việc phân định rõ chức năng giữa đơn vị thiết kế và nhà thầu thi công đóng vai trò quyết định trong việc đảm bảo chất lượng công trình.
GMPc Việt Nam cung cấp dịch vụ Tư vấn Thiết kế và Quản lý dự án độc lập, hoàn toàn không tham gia vào hoạt động thi công xây dựng hay thương mại vật tư phòng sạch. Nguyên tắc hoạt động này mang lại các giá trị cụ thể:
- Tính khách quan về kỹ thuật: Các thông số thiết kế, công suất máy móc và chủng loại vật liệu (Inox 316L, màng lọc HEPA) được chỉ định dựa trên yêu cầu của CGMP ASEAN, loại trừ rủi ro thiết kế dư thừa công năng làm tăng chi phí thi công.
- Xây dựng cơ sở dữ liệu cho công tác đấu thầu: Hồ sơ thiết kế kỹ thuật và bảng dự toán khối lượng (BOQ) độc lập cung cấp bộ tiêu chuẩn đo lường minh bạch. Thông qua hệ thống tài liệu này, Chủ đầu tư tiến hành tổ chức đấu thầu, đánh giá năng lực các nhà thầu thi công xây dựng một cách công bằng và tối ưu hóa ngân sách.
Kết luận
Việc tuân thủ tiêu chuẩn CGMP ASEAN là kết quả của một hệ thống thiết kế cơ sở hạ tầng tuân thủ các nguyên tắc kỹ thuật phòng sạch và công nghệ bào chế. Sự tham gia của tổ chức tư vấn thiết kế độc lập trong giai đoạn lập dự án là phương pháp quản trị rủi ro kỹ thuật và tài chính mang tính hệ thống.
GMPc Việt Nam cung cấp các giải pháp thiết kế chuyên môn cao, đồng hành cùng doanh nghiệp trong quá trình thiết lập cơ sở sản xuất mỹ phẩm hiện đại, đáp ứng các tiêu chuẩn khu vực và quốc tế.
